ابزار اندازه گیری و مهندسی

قلاویز دستیBSW،قیمت قلاویز دستیBSW،انواع قلاویز دستیBSW،فروش قلاویز دستیBSW،پخش کننده قلاویز دستیBSW

قلاویز دستی BSW ابزاری است برای ایجاد رزوه‌های داخلی با استاندارد BSW (مخفف British Standard Whitworth).

توضیح کوتاه:
استاندارد: BSW یکی از قدیمی‌ترین و اولین استانداردهای ملی رزوه است که توسط سر جوزف ویت‌ورث در بریتانیا توسعه داده شد.
ویژگی کلیدی (موازی بودن): برخلاف NPT که مخروطی است، رزوه‌های BSW موازی (Parallel) هستند. یعنی قطر رزوه در تمام طول آن ثابت می‌ماند.
زاویه رزوه: زاویه کناری (Angle of Flank) در رزوه‌های BSW به‌صورت استاندارد ۵۵ درجه است (برخلاف استاندارد متداول‌تر متری و UNF/UNC که ۶۰ درجه است).
کاربرد: این رزوه عمدتاً برای اتصالات عمومی، پیچ و مهره‌های ساختمانی و ماشین‌سازی در بریتانیا و کشورهایی که از این استاندارد پیروی می‌کردند، استفاده می‌شد.
وضعیت فعلی: امروزه، استاندارد BSW تا حد زیادی توسط استانداردهای مدرن‌تر مانند ISO Metric و BSF (British Standard Fine) جایگزین شده است، اما هنوز در تجهیزات قدیمی‌تر یا بازارهای خاص استفاده می‌شود.
به طور خلاصه: قلاویز BSW برای ایجاد رزوه‌های داخلی موازی و ۵۵ درجه‌ای بریتانیایی استفاده می‌شود.

مشاهده و بررسی قلاویز دستی HSS سایز 1/4 اینچ 20 دنده BSW برند هانگدا
معرفی قلاویز دستی
قلاویز دستی ابزاری است که شامل سه سری می باشد که هر سه با دست مورد استفاده قرار میگیرد. اولین قلاویز با نام قلاویز پیش رو به صورت مخروطی شکل است که میتواند نیمی از براده برداری را انجام بدهد. دومین قلاویز که به آن قلاویز میان رو یا وسط رو هم گفته میشود، برای عمق دنده ها و شیار ها استفاده میشود. آخرین قلاویز با نام قلاویز پس رو براده برداری نهایی را به پایان میرساند. قلاویز های دستی از اهمیت بالایی برخوردار هستند چرا که اکثر مهندسان در مقطعی از حرفه خود با آن‌ها مواجه خواهند شد و حقیقت این است که در همه جا استفاده میشوند. انواع مختلفی از قلاویز ها وجود دارد که هرکدام رزوه تراشی را به صورت آسان و سریع انجام میدهند.

در کارخانه های صنعتی قطعات، وقتی بخواهند یک قطعه بزرگ را کامل کنند معمولا این کار را با اتصال قطعه های کوچک به هم انجام میدهند تا آن قطعه بزرگ به تکمیل برسد.حال برای اینکه این قطعات را به هم متصل کنند از پیچ و مهره هایی استفاده میکنند. در این بخش نقشی که قلاویزها ابزاری ایفا میکنند این است که که برای رزوه کردن قسمت ماده‌گی جفت اتصال دهنده‌های فلزی (مهره‌ها) استفاده می‌شوند.

انواع قلاویز
قلاویز ها انواع مختلفی دارند که عبارت اند از : قلاویز دستی راست گرد، قلاویز دستی چپ گرد، قلاویز دستی اینچی، قلاویز دستی BSW و قلاویز دستی G. این نوع قلاویز ها معمولا با یک دسته قلاویز استفاده میشوند. دسته قلاویزها به عنوان یک آچار عمل می‌کنند و به شما اجازه می‌دهند تا قلاویز را در هر دو جهت بچرخاند.

قلاویز دستی BSW تقریبا شبیه به محصول قلاویز دستی میلیمتر است که تفاوت های را باهم دارند. تفاوت ان ها هم صرفا در میزان اندازه گیری آن ها میباشد. میزان اندازه گیری قلاویز دستی میلیمتر بر اساس میلیمتر است ولی قلاویز دستی اینچی bsw همانطور که از نام آن مشخص است، به صورت اینچ اندازه گیری میشود. پخش قلاویز ،انواع قلاویز ،فروش قلاویز

قلاویز دستیBSW،انواع قلاویز دستیBSW،فروش قلاویز دستیBSW،قلاویز دستیBSWلهستان،قلاویز دستیBSWچینی ،قلاویز دستیBSWلهستان ،قلاویز دستیBSWفرایوگسلاوی،قلاویز دستیBSWبلغار،قلاویز دستیBSW ،قلاویز دستی،

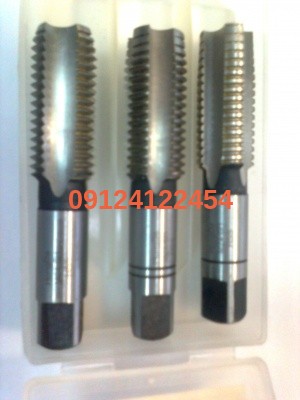

 قلاویز دستی BSW
قلاویز ابزاری برای ایجاد کردن رزوه(دندانھ) مارپیچ در درون قطعھ بھ کار می رود و کابرد دارد.روی سطح قلاویز دندانھ ھایی با دقت تراشیده شده و شیارھایی
در امتداد طولی ان ایجاد شده . این شیارھا کھ در ناحیھ ی دندانھ دار قلاویز وجود دارند بھ عنوان لبھ ی برنده ی قلاویز عمل می کنند .
جنس قلاویزھا از جنس فولاد کربن دار یا فولاد تند بر می باشد .
قلاویزھای ساختھ شده از جنس فولاد کربن دار برای قلاویز کاری دستی چدن و یا سایر موارد عمومی کھ جنس قطعھ چندان سخت نباشد بھ کار می روند
و قلاویزھای ساختھ شده از جنس فولاد تند بر برای قلاویز کاری دستی یا ماشینی مواد سخت یا ساینده نظیر فولاد ھای خیلی سخت و یا استیل و استنلس استیل
*الومینیوم*برنج*باکلیت*اھن چکشخوار*مواد ریختھ گری شده تحت فشار*فیبر*لاستیک سخت*فولادھای کم کربن و سایر مواد با ویژگی ھایی مشابھ نمونھ ھایی از این مواد
ھستند.
دندانھ ھای قلاویزھا،تراشیده یا سنگ زده می شوند .
برای کارھای دقیق نوع دوم بھ کار می رودقلاویزھا دارای گونھ ھای دو ،سھ و یا چھار شیاره ھستند این شیارھا ممکن است راست ،شیب دار، مستقیم و یا مارپیچ باشند .
قلاویزھای دستی :
این گونھ از قلاویزھا در ابتدا برای رزوه زنی دستی ساختھ شدند.
ولی با گذشت زمان کاربرد وسیعی در تولید ماشینی یافتند.قلاویزھای دستی استانداردکھ از اندازه ی مارپیچ ماشینی(نمره ی صفر)اغاز می شوند
و این قلاویز ھا در مجموعھ ھای دوتایی و سھ تایی ساختھ می شوند.
این سھ قلاویز در ھر مجموعھ برای دندانھ ھای شکل مارپیچ یکنواخت بھ شرح زیر می باشند
الف- قلاویز پیشرو :
این نوع قلاویز برای شروع قلاویز کاری بھ کار می روند.در این قلاویز دست کم ۶ دندانھ اول پخ زده شده اند و سپس دندانھ ھا قطر کامل را دارند.
ب- قلاویز میانرو :
این نوع قلاویز پس از مرحلھ ی قلاویز کاری با قلاویز پیشرو و برای ایجاد سریع دندانھ ھا در قطعھ بکار می رود . در این قلاویز ٣ تا ۵ دندانھ ی اول پخ زده شده اند.
ج- قلاویز اخر رو :
این نوع قلاویز برای ایجاد دندانھ ھا تا انتھای سوراخھای تھ بستھ بھ کار می روند . تنھا ١ الی ۵ دندانھ ی این قلاویز پخ زده شده است .
تنھا برای قلاویز کاری سوراخھای بن بست(سوراخھایی کھ راه بھ در نباشند)از ھر سھ تای این قلاویز استفاده میشود و برای سوراخ ھای راه بھ در
دو قلاویز پیش رو و میانرو کافی ھستند.
علاوه بر قلاویز ھای مورد استفاده برای دندانھ ھای مارپیچ یکنواخت،قلاویزھایی نیز برای سایر گونھ ھای دندانھ شامل دندانھ ھای متریک ،ویت ورت ،ذوزنقھ ای و مربعی
وجود دارد.
تکنو استیل بورس و مرکز پخش انواع قلاویزھای دستی و ماشینی BSWسایز (Inch)
قیمت (ریال)
8 - "1
12 - 1/2
20 - 1/4
6 - 1/2"1
7 - 1/4"1
7 - 1/8"1
6 - 3/8"1
24 - 3/16
10 - 3/4
16 - 3/8
18 - 5/16
11 - 5/8
14 - 7/16
9 - 7/8
12 - 9/16
9,310,4000
